Комплектация

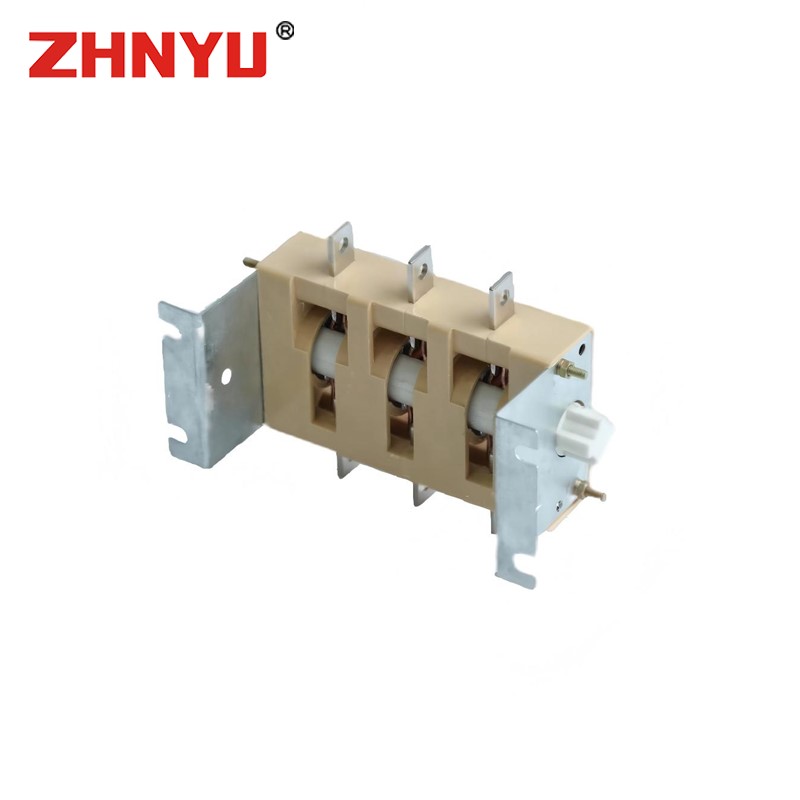

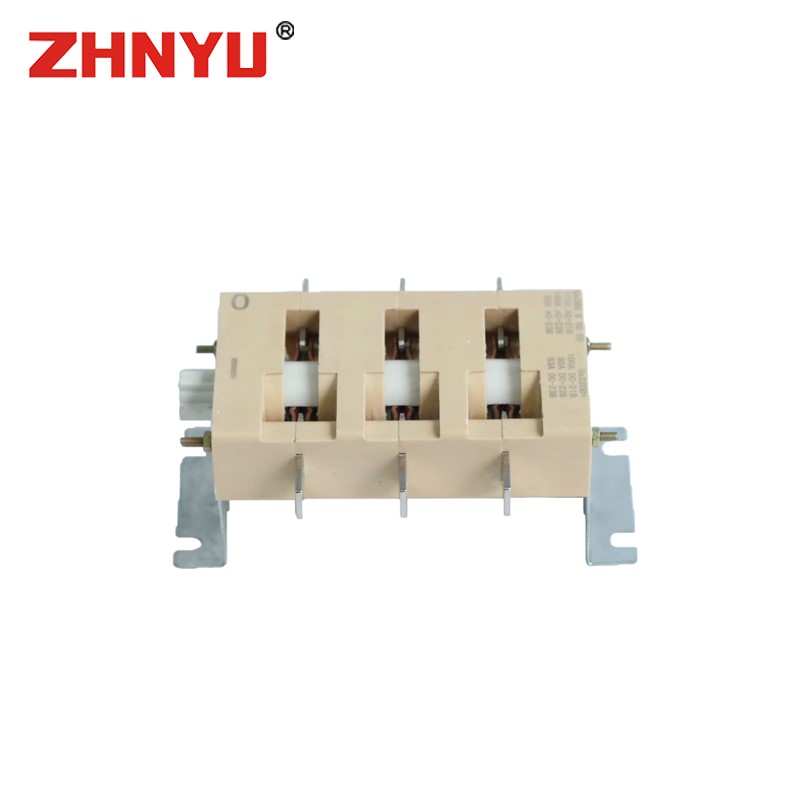

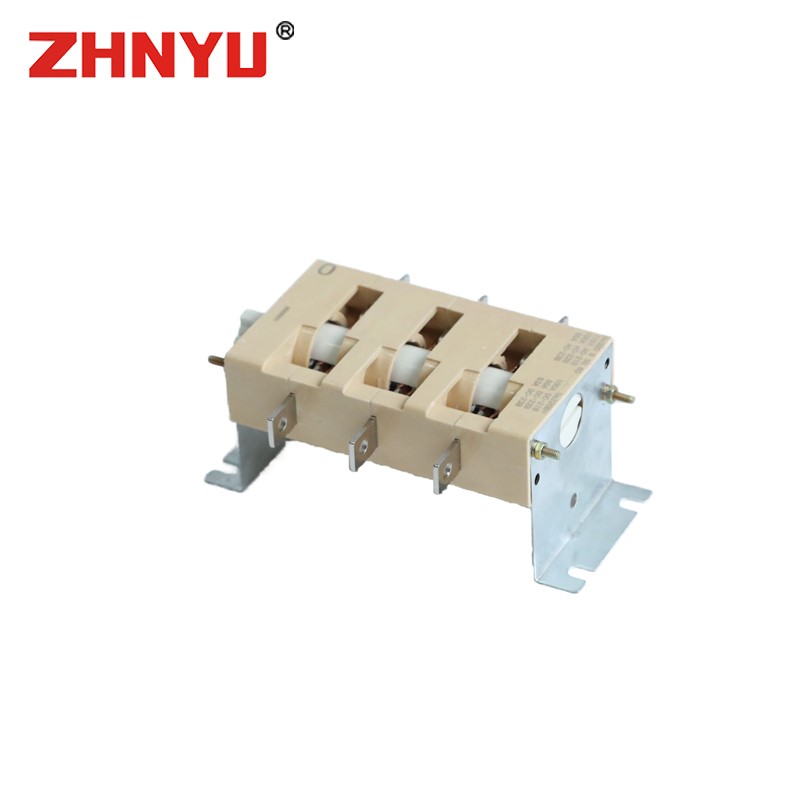

1. Выключатель-разъединитель серии ВР32У.
2. Рукоятка (съемная/несъемная).
3. Дугогасительные камеры.
4. Крепеж.
5. Паспорт.
Описание продукта:
Данная серия ручных выключателей-разъединителей предназначена для коммутации цепей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Конструкция включает следующие инновационные решения:
-
Трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи
-
Увеличенный зазор между контактами и дугогасительные камеры для эффективного гашения дуги
-
Оптимизированная конструкция контактной группы, снижающая риск преждевременного износа
Технические характеристики:
▷ Номинальные параметры: 690 В, 50 Гц
▷ Тип контактов: трехполюсная система с двойным разрывом
▷ Управление: ручной механический привод
▷ Индикация: визуальное отображение состояния разъединения
▷ Ресурс: 10 000 операций (механическая износостойкость)
Область применения:
• Распределительные панели типа ЩО-70
• Вводно-распределительные устройства (ВРУ)
• Главные распределительные щиты (ГРЩ)
• Силовые распределительные шкафы (ШРС)
Типоисполнение
Размеры, мм
А
А1
А2
B
B1
L
L1
b
b1
b2
H
ВР32-31B31250
160.5
50
37.5
117
218.5
284
174.5
75
15
7.5
100
ВР32-35B31250
172
50
44
164
242
282
186
82.5
25
12.5
102
ВР32-37B31250
200
50
50
178
249
303
212
99.5
26
13
122
ВР32-39B31250
236
100
65
220
320
339
252
119
35
17.5
149
Типоисполнение
H1
l
l1
h
d
d1
R
ВР32-31B31250
215
42.75
80
55
7
M6
160
ВР32-35B31250
218
42.1
80
58
7
M10
160
ВР32-37B31250
230.5
49.1
80
70.5
7
M10
160
ВР32-39B31250
294
52.7
83
83.5
9
M12
210
Изделие соответствует требованиям стандарта IEC 60947-3 и рекомендовано для промышленных электросетей с повышенными требованиями к надежности и частым коммутациям.
