Комплектация
1. Выключатель-разъединитель серии ВР32У.
2. Рукоятка (съемная/несъемная).
3. Дугогасительные камеры.
4. Крепеж.
5. Паспорт.

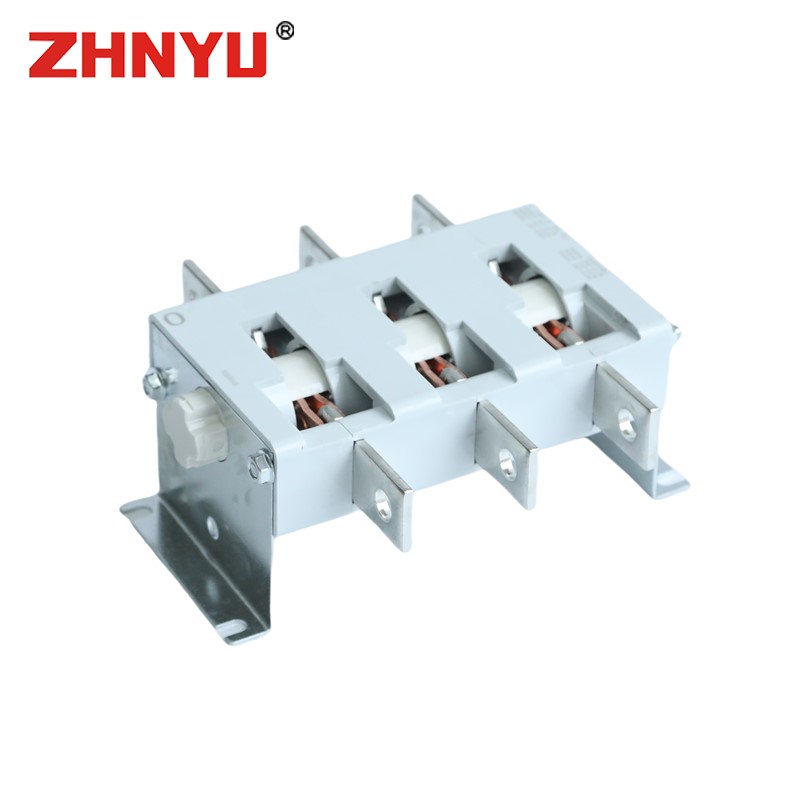

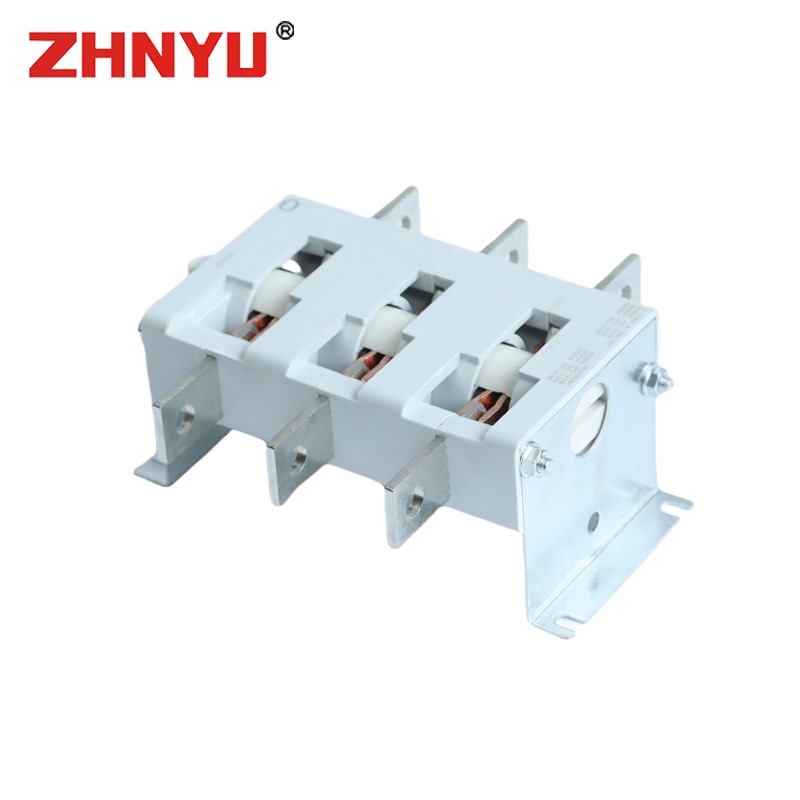

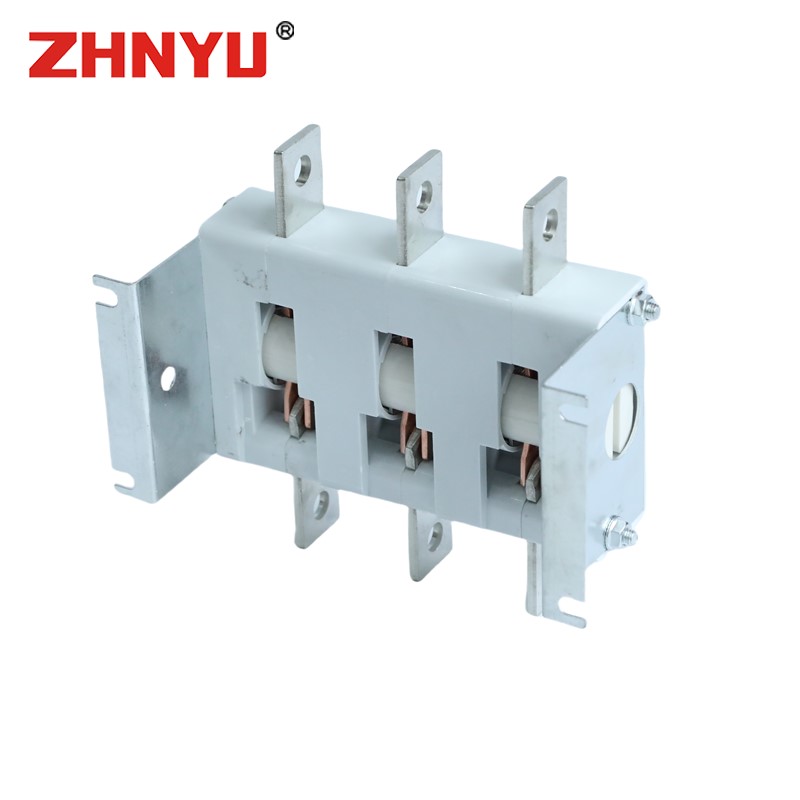

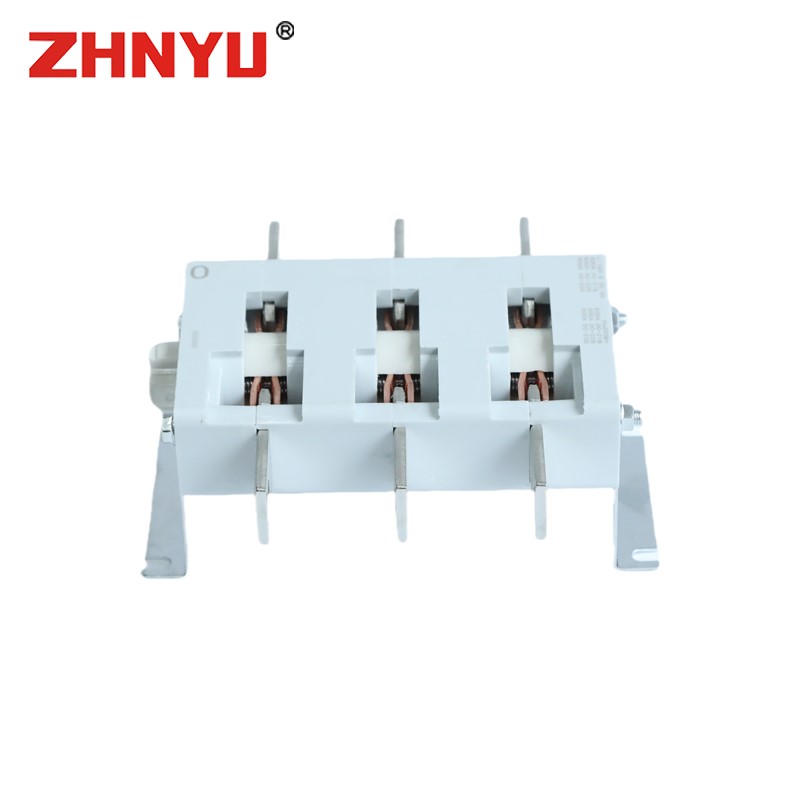

Описание продукта:
Данная серия ручных выключателей-разъединителей предназначена для коммутации цепей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Конструкция включает следующие инновационные решения:
-
Трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи
-
Увеличенный зазор между контактами и дугогасительные камеры для эффективного гашения дуги
-
Оптимизированная конструкция контактной группы, снижающая риск преждевременного износа
Технические характеристики:
▷ Номинальные параметры: 690 В, 50 Гц
▷ Тип контактов: трехполюсная система с двойным разрывом
▷ Управление: ручной механический привод
▷ Индикация: визуальное отображение состояния разъединения
▷ Ресурс: 10 000 операций (механическая износостойкость)
Область применения:
• Распределительные панели типа ЩО-70
• Вводно-распределительные устройства (ВРУ)
• Главные распределительные щиты (ГРЩ)
• Силовые распределительные шкафы (ШРС)
|

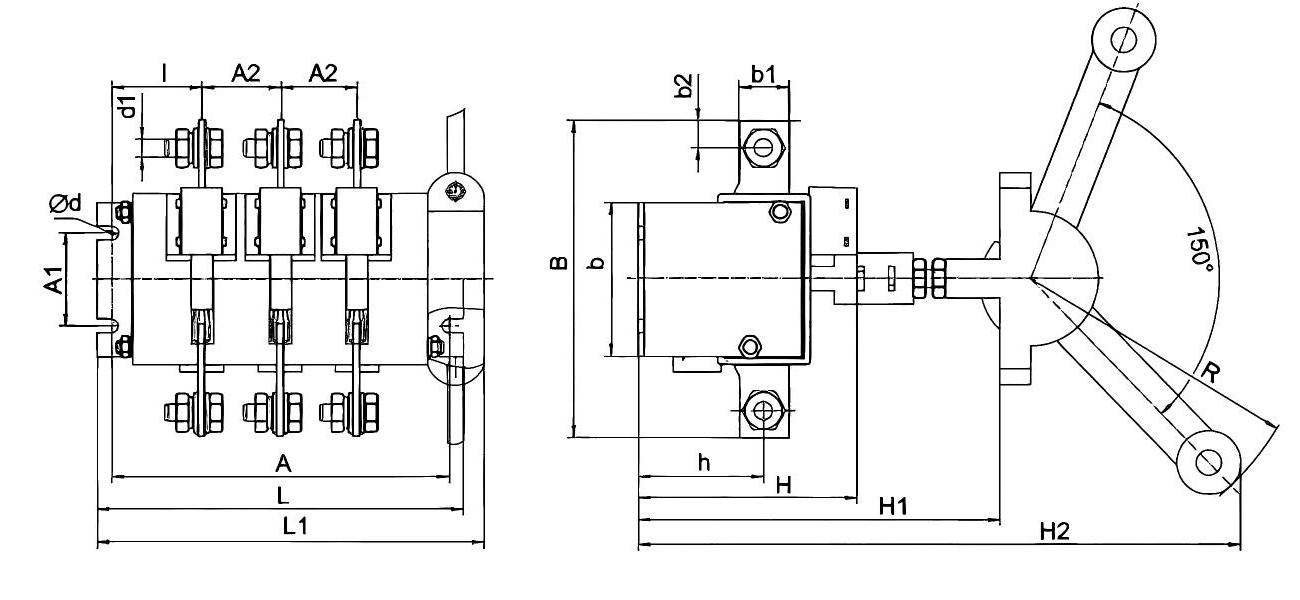

Типоисполнение |
Размеры, мм |
||||||||||
|
А |
А1 |
А2 |
B |
B1 |
L |
L1 |
b |
b1 |
b2 |
H |
|
|
ВР32-31B31250 |
160.5 |
50 |
37.5 |
117 |
218.5 |
284 |
174.5 |
75 |
15 |
7.5 |
100 |
|
ВР32-35B31250 |
172 |
50 |
44 |
164 |
242 |
282 |
186 |
82.5 |
25 |
12.5 |
102 |
|
ВР32-37B31250 |
200 |
50 |
50 |
178 |
249 |
303 |
212 |
99.5 |
26 |
13 |
122 |
|
ВР32-39B31250 |
236 |
100 |
65 |
220 |
320 |
339 |
252 |
119 |
35 |
17.5 |
149 |
|
Типоисполнение |
|||||||
|
H1 |
l |
l1 |
h |
d |
d1 |
R |
|
|
ВР32-31B31250 |
215 |
42.75 |
80 |
55 |
7 |
M6 |
160 |
|
ВР32-35B31250 |
218 |
42.1 |
80 |
58 |
7 |
M10 |
160 |
|
ВР32-37B31250 |
230.5 |
49.1 |
80 |
70.5 |
7 |
M10 |
160 |
|
ВР32-39B31250 |
294 |
52.7 |
83 |
83.5 |
9 |
M12 |
210 |
Изделие соответствует требованиям стандарта IEC 60947-3 и рекомендовано для промышленных электросетей с повышенными требованиями к надежности и частым коммутациям.
