I. Конструктивное исполнение продукта

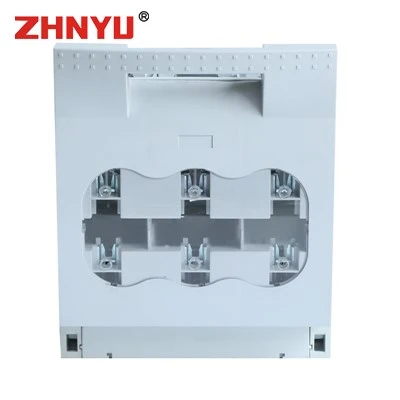

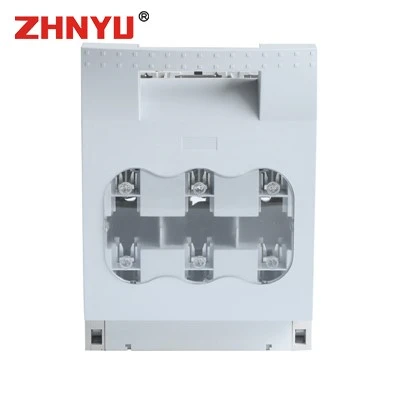

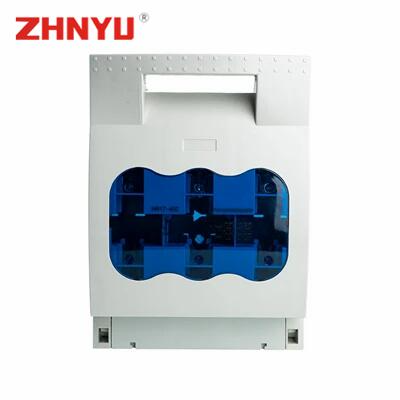

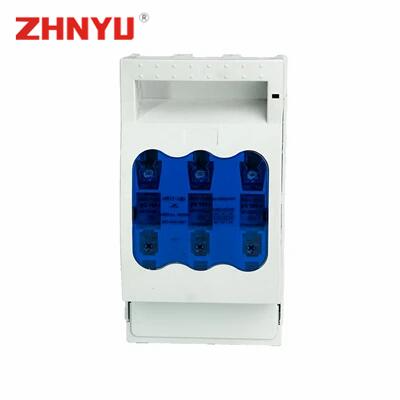

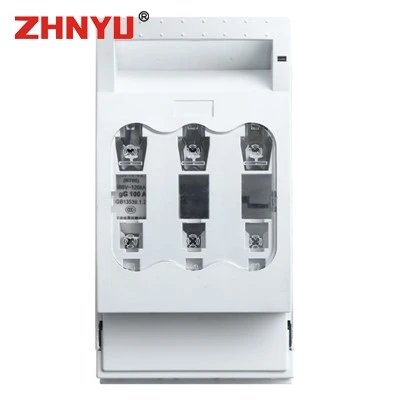

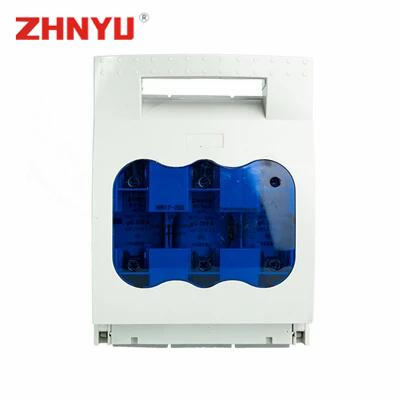

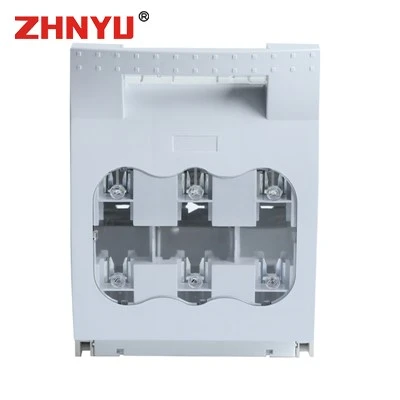

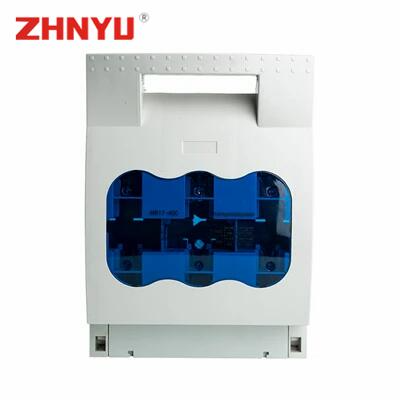

Серия HR17 предохранительно-разъединительных выключателей использует модульную интегрированную архитектуру, состоящую из четырех компонентов: основания, поворотной верхней крышки, дугогасительной системы и плавкой вставки. Основание содержит встроенную систему статических контактов, поддерживающую 2-полюсную, 3-полюсную или 4-полюсную конфигурацию. Оно может быть установлено непосредственно на шинах или монтажных панелях распределительных шкафов для удовлетворения различных требований цепей. Верхняя крышка имеет веерообразную поворотную конструкцию со встроенной плавкой вставкой, выполняющей роль подвижного контакта. Включение/отключение цепи осуществляется вращением, а высокая степень изоляции обеспечивает электробезопасность при обслуживании.
Дугогасительная система — один из ключевых элементов конструкции. Дутьевая камера интегрирует многослойные металлические дугогасительные решетки и специальное устройство для гашения дуги, что позволяет быстро подавлять дугу, повышая отключающую способность и увеличивая срок службы контактов. На поверхности верхней крышки расположены герметичные смотровые окна со встроенными сигнальными переключателями и модулями контроля состояния плавких элементов. Некоторые модели дополнительно оснащаются вспомогательными микропереключателями для передачи текущего состояния цепи, что обеспечивает возможность дистанционного мониторинга.
II. Характеристики материалов
Все изоляционные компоненты серии HR17 изготовлены из высокопрочных инженерных пластиков. Материал основания зависит от номинального тока:
- Для токов до 160 А используется нейлон (PA);
- Для токов 250 А и выше — DMC-ненасыщенный полиэфирный пресс-материал.
( Технические характеристики: 160 А , 250 А , 400 А , 630 А )
Оба материала обладают огнестойкостью класса V0, высокой механической прочностью и устойчивостью к дуге. Верхняя крышка и дугогасительная камера также выполнены из нейлона, что обеспечивает безопасность эксплуатации и снижение веса.
Для токопроводящих элементов:
- Контактная система изготавливается из высокопроводящей медной сплава с поверхностной обработкой для снижения переходного сопротивления;
- Плавкая вставка, как защитный элемент, использует прецизионные легкоплавкие сплавы и стандартизированные интерфейсы (например, NT00, NT1), поддерживая быструю замену для надежной защиты от коротких замыканий;
- Металлические дугогасительные решетки дополнительно оптимизируют подавление дуги.
III. Типовые сценарии применения
Серия HR17 предназначена для промышленных систем распределения электроэнергии с номинальным напряжением до 690 В и током до 630 А. Основные функции:
1.Защита силовых цепей: Используется в качестве главного выключателя в системах с высокими токами КЗ для быстрой изоляции аварийных участков.
2. Управление электродвигателями: Обеспечивает изоляцию питания и аварийное отключение двигателей (частое включение/выключение не рекомендуется).
3. Аварийное энергоснабжение: Обеспечивает оперативное переключение и защиту в резервных системах зданий и предприятий.
4. Безопасность обслуживания: Видимый разрыв цепи гарантирует безопасность персонала.
Соответствует стандартам IEC 60947-3 и GB/T 14048.3. Применяется в промышленной автоматизации, распределении электроэнергии, системах ВИЭ. Компактная конструкция и гибкие методы монтажа (вертикальная установка, подключение к шинам или панелям) делают серию HR17 идеальным решением для распределительных и управляющих шкафов.
Резюме
Серия HR17 сочетает модульный дизайн, передовые материалы и интеллектуальные технологии гашения дуги, обеспечивая эффективное и безопасное распределение электроэнергии. Стандартизированные интерфейсы и функции мониторинга упрощают эксплуатацию, а соответствие международным стандартам подтверждает надежность продукта как критического компонента электробезопасности.
