Область применения

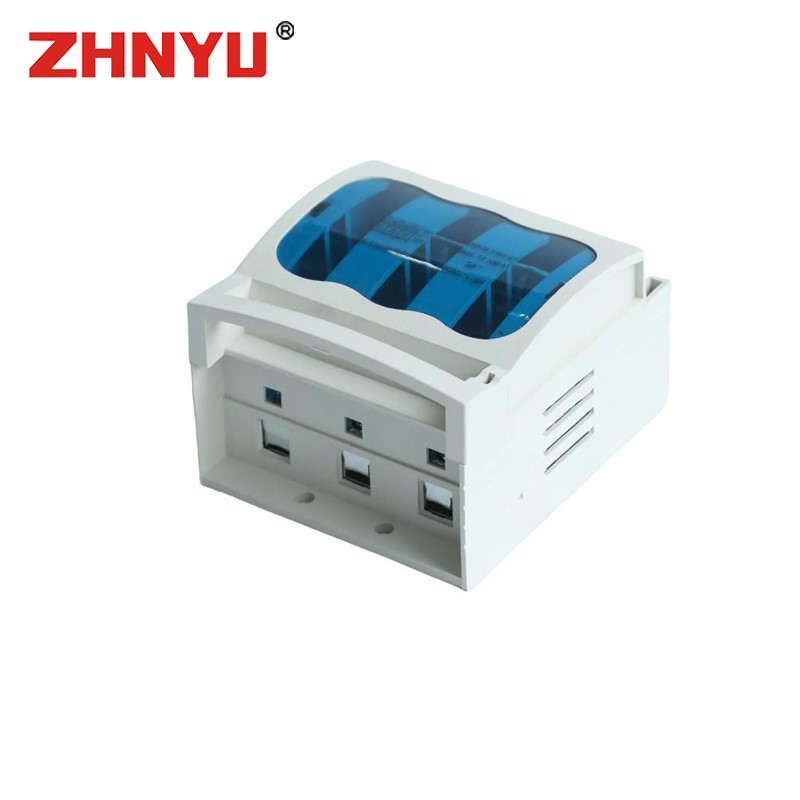

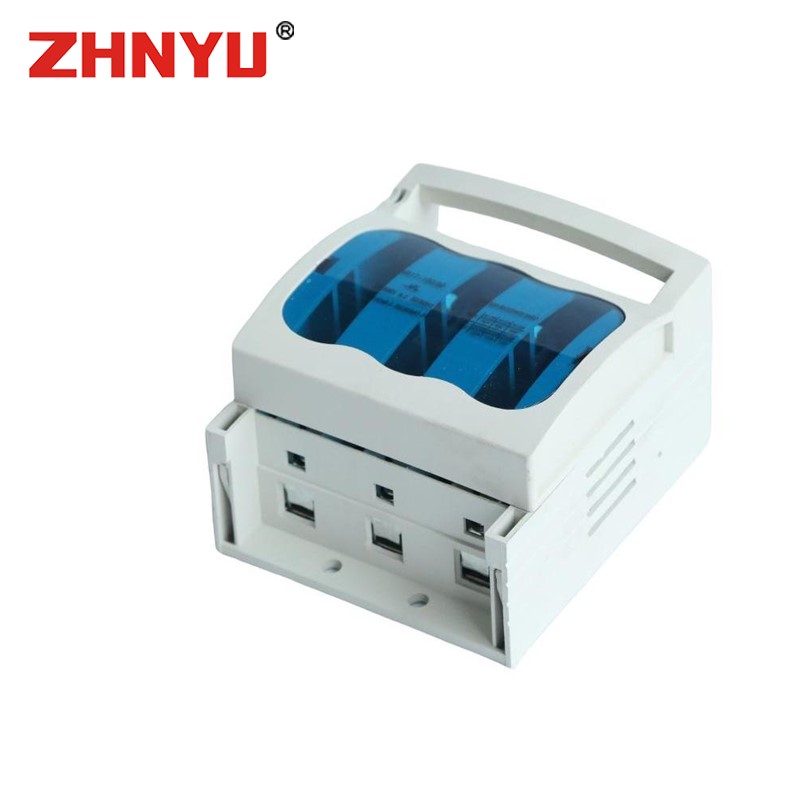

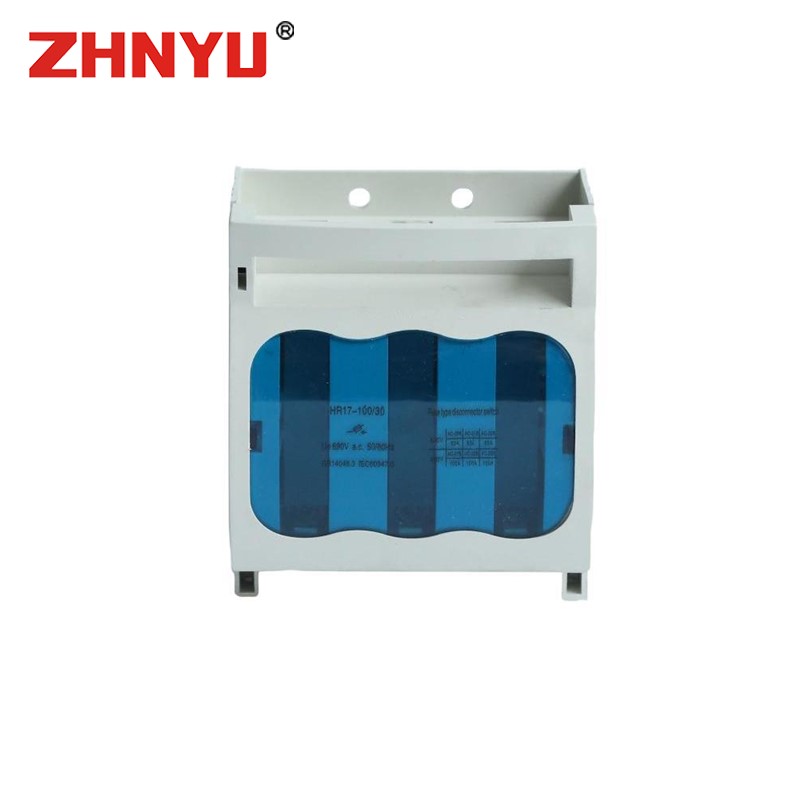

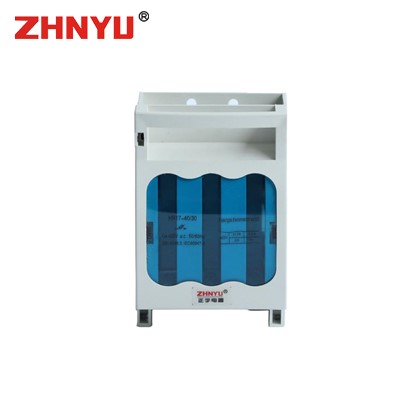

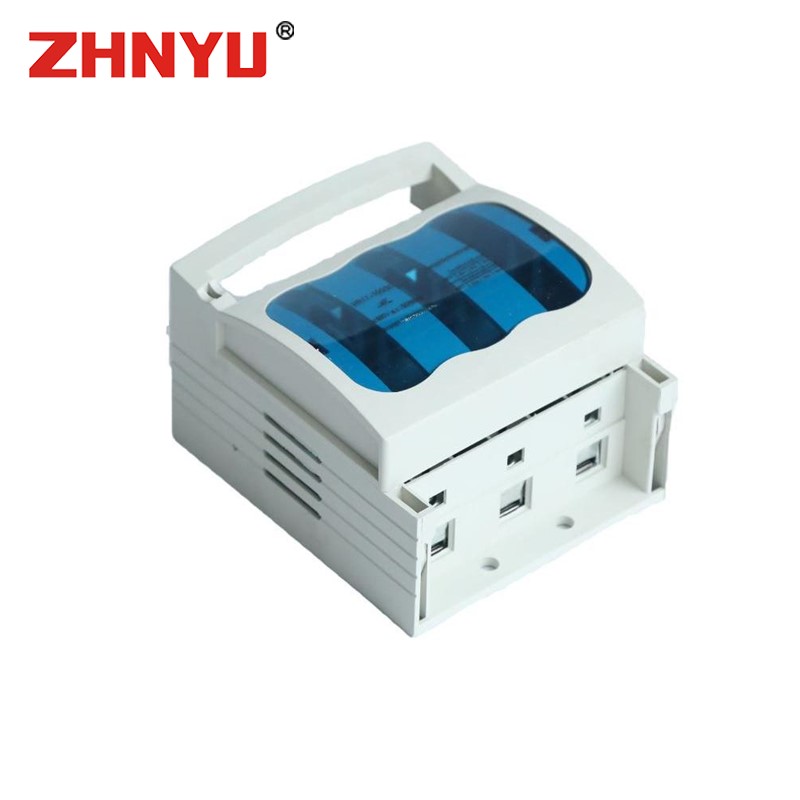

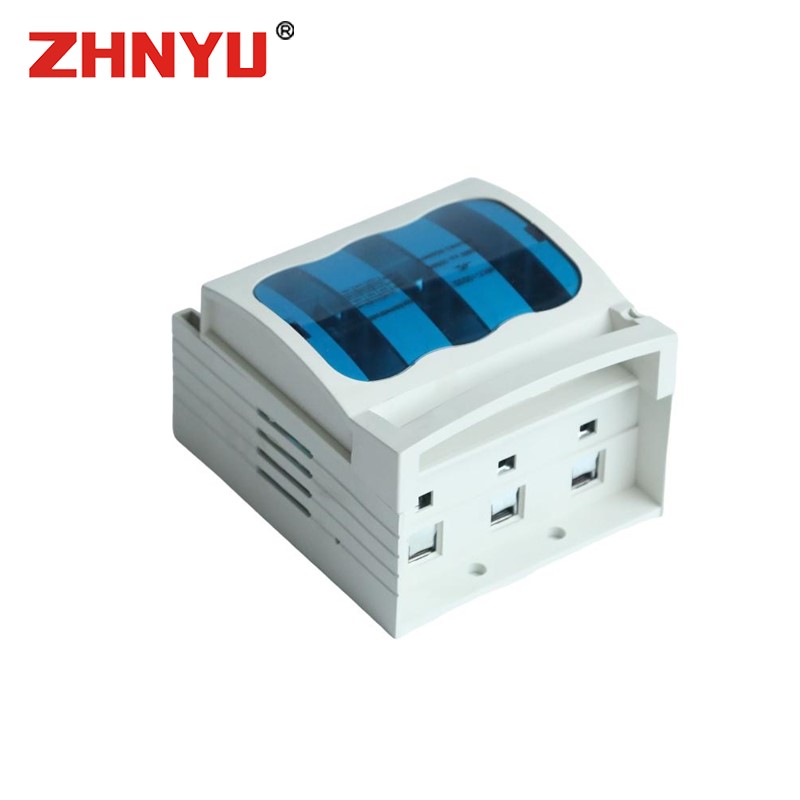

Переключатель с предохранителем HR17 (далее — устройство) предназначен для работы при номинальном напряжении переменного тока 800 В, с максимальным напряжением до 690 В и током до 630 А при частоте 50 Гц. Он применяется в распределительных цепях с высокой стойкостью к коротким замыканиям и в цепях питания моторов (примечание: устройства с номиналом 63 А и ниже не используются в шкафах с конденсаторами). Этот переключатель служит в качестве главного, разъединяющего и аварийного выключателя, а также для защиты цепей, однако не рекомендуется использовать его для непосредственного включения и отключения отдельного мотора.
Стандарт: IEC/EN 60947-3.
Условия эксплуатации
Температура окружающего воздуха: от -5°C до +40°C
Высота над уровнем моря: до 2000 м;
При температуре окружающего воздуха +40°C относительная влажность не должна превышать 50%. При более низких температурах возможна более высокая влажность; например, в самый влажный месяц средняя максимальная влажность может составлять 90%, а средняя минимальная температура в этот период — +20°C. В таких случаях необходимо предусматривать меры для предотвращения конденсации, которая может возникать при изменении температуры.
Степень загрязнения: 3
Воздух не должен быть сильно загрязнен пылью, дымом, агрессивными или горючими газами, парами или солями.
Model
Main Techincal Data
External And Installation Size
HR17B-160~630A
HR17B-40~630A
HR17B-160~1600A (1P)
