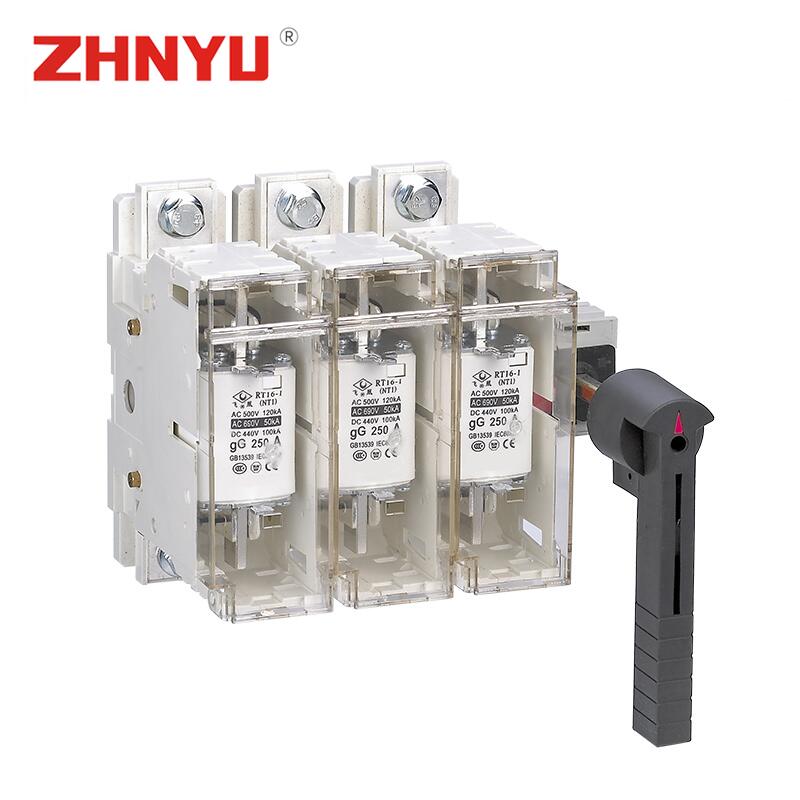

О группе предохранителей - разъединителей серии HGLR
Серия HGLR включает в себя группы предохранительных разъединителей (далее - разъединители), которые представляют собой многополюсные устройства с ручным управлением. Их корпус изготовлен из стекловолокно-армированной ненасыщенной полиэфирной смолы. Это материал отличается высокими показателями диэлектрических свойств, превосходной защитной способностью и высокой безопасностью.
Рабочий механизм разъединителей серии HGLR основан на механизме ускорения с использованием пружинного накопителя энергии и мгновенным освобождением. Быстрое соединение и разъединение многоточечной контактной структуры не зависит от скорости движения рабочей ручки. Это существенно повышает электрические и механические характеристики устройства.
Группы предохранительных разъединителей серии HGLR обеспечивают безопасное и надежное соединение и разъединение электрических цепей. Они оснащены надежной защитой от сверхтоков и коротких замыканий. Отключенное состояние устройства явно видимым, что облегчает контроль за работой системы.
Группа предохранителей разъединителя
Электрические и механические свойства группы предохранителей разъединителя HGLR-63~630
|
Electrical parameters |
Agreed heating current Ith (A) |
63 |
160 |
250 |
400 |
630 |
||
|
|
Fuse size |
00C |
00 |
1 |
2 |
3 |
||
|
|
Rated insulation voltage Ui |
800 |
800 |
800 |
800 |
800 |
||
|
|
Dielectric strength (V) |
2000 |
2000 |
2000 |
2000 |
2000 |
||
|
|
Rated impulse withstand voltage Uimp kV |
8 |
8 |
8 |
8 |
8 |
||
|
|
Rated working current Ie (A) |
415V |
AC-23B |
63 |
160 |
250 |
400 |
630 |
|
|
|
690V |
AC-21B |
40 |
100 |
200 |
315 |
400 |
|
|
Limit short-circuit current（Ｉq）(ＫA) |
20 |
20 |
20 |
20 |
20 |
||
|
Making and breaking capacity (arms) |
Rated making capacity |
630 |
1600 |
2500 |
4000 |
6300 |
||
|
|
Rated breaking capacity |
504 |
1280 |
2000 |
3200 |
5040 |
||
|
Operational performance |
Mechanical life |
1700 |
1400 |
1400 |
800 |
800 |
||
|
|
Electrical life |
300 |
200 |
200 |
200 |
200 |
||
|
Weight |
3 Poles |
1 |
1.8 |
3.2 |
4.8 |
16 |
||
|
|
4 Poles |
1.,3 |
2.3 |
4.5 |
6.1 |
19 |
||
Схема и установочные размеры выключателя-разъединителя предохранителя (мм)
|
Specifications |
A |
B |
C |
D |
E |
F |
G |
|
HGLR-63/3 |
134 |
118 |
31 |
70 |
118 |
134 |
102 |
|
HGLR-63/4 |
166 |
118 |
31 |
70 |
118 |
134 |
102 |
Fuse Switch Disconnector
|
Specifications |
A |
B |
C |
D |
E |
H |
M |
K |
N |
P |
U |
L |
ΦX |
|
HGLR-160/3 |
165 |
162 |
192 |
118 |
127 |
108 |
67 |
90 |
141 |
36 |
115 |
5 |
8.8 |
|
HGLR-160/4 |
200 |
162 |
192 |
118 |
127 |
144 |
67 |
90 |
141 |
36 |
115 |
5 |
8.8 |
|
HGLR-250/3 |
236 |
195 |
200 |
160 |
146 |
180 |
93 |
137 |
165 |
60 |
145 |
6 |
11 |
|
HGLR-250/4 |
296 |
195 |
200 |
160 |
146 |
240 |
93 |
137 |
165 |
60 |
145 |
6 |
11 |
|
HGLR-400/3 |
281 |
205 |
200 |
170 |
149 |
198 |
124 |
137 |
175 |
66 |
145 |
6 |
11 |
|
HGLR-400/4 |
347 |
205 |
200 |
170 |
149 |
264 |
124 |
137 |
175 |
66 |
145 |
6 |
11 |
Fuse Switch Disconnector
|
Specifications |
A |
B |
C |
D |
E |
H |
M |
K |
N |
P |
U |
L |
ΦX |
|
HGLR-160/3 |
165 |
162 |
150~300 |
118 |
127 |
108 |
67 |
90 |
141 |
36 |
126 |
5 |
8.8 |
|
HGLR-160/4 |
200 |
162 |
150~300 |
118 |
127 |
144 |
67 |
90 |
141 |
36 |
126 |
5 |
8.8 |
|
HGLR-250/3 |
236 |
195 |
150~300 |
160 |
146 |
180 |
93 |
137 |
165 |
60 |
126 |
6 |
11 |
|
HGLR-250/4 |
296 |
195 |
150~300 |
160 |
146 |
240 |
93 |
137 |
165 |
60 |
126 |
6 |
11 |
|
HGLR-400/3 |
281 |
205 |
150~300 |
170 |
149 |
198 |
124 |
137 |
175 |
66 |
126 |
6 |
11 |
|
HGLR-400/4 |
347 |
205 |
150~300 |
170 |
149 |
264 |
124 |
137 |
175 |
66 |
126 |
6 |
11 |
