Применимая область
Одно- и двухпозиционные защитные рубильники серий HD11F и HS11F являются новыми продуктами, разработанными нашей компанией на основе HD11 и HS11.

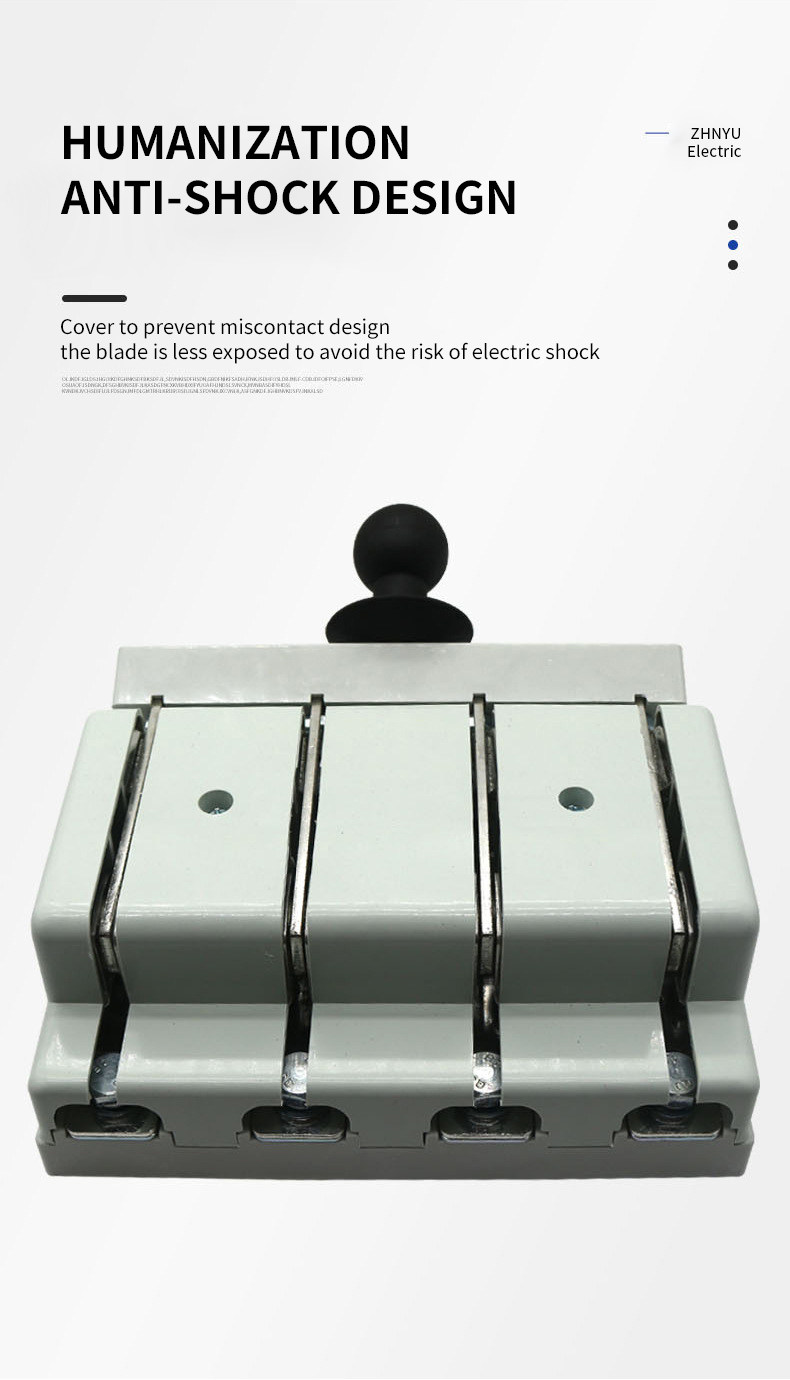

Они являются идеальной заменой HD11 и HS11, значительно повышая эффективность защиты персонала и предотвращая случайный удар током.
Эта серия продуктов в основном используется в низковольтном распределительном оборудовании для нечастого ручного подключения, отключения и изоляции источника питания.
Этот продукт соответствует стандарту GB14048.3 IEC60947-3.
Нормальные условия работы и установки
· Температура окружающего воздуха не должна быть выше +40 ℃ и не ниже -5 ℃
· Высота места установки не должна превышать 2000 м
· Влажность: при максимальной температуре +40 ℃ относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при более низких температурах, например, до 90% при 20 ℃. Соответствующие меры должны быть приняты для случайной конденсации, вызванной изменениями температуры
· Уровень загрязнения окружающей среды - Уровень 3
· Выключатель должен быть установлен в месте без значительной тряски, ударной вибрации и проникновения дождя или снега. В том же месте установки не должно быть взрывоопасной среды, и в среде не должно быть газа или пыли, достаточных для коррозии металла и повреждения изоляции. защитные рубильники.

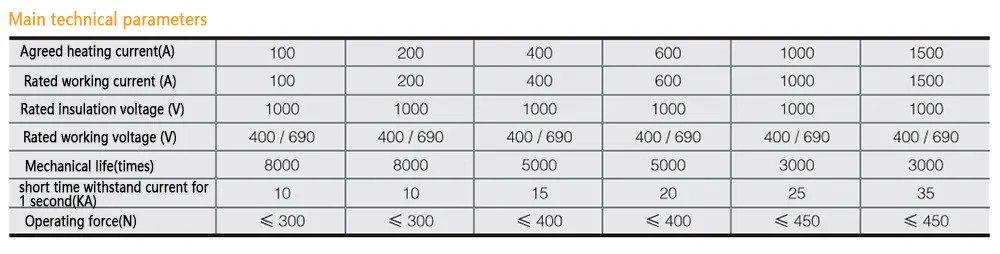

Основные технические параметры
|
Agreed heating current (A) |
100 |
200 |
400 |
600 |
1000 |
1500 |
|
Rated working current (A) |
100 |
200 |
400 |
600 |
1000 |
1500 |
|
Rated insulation voltage (V) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Rated working voltage (V) |
400/690 |
400/690 |
400/690 |
400/690 |
400/690 |
400/690 |
|
Mechanical life (times) |
8000 |
8000 |
5000 |
5000 |
3000 |
3000 |
|
Short time withstand current for 1 second(KA) |
10 |
10 |
15 |
20 |
25 |
35 |
|
Operating force (N) |
≤300 |
≤300 |
≤400 |
≤400 |
≤450 |
≤450 |
