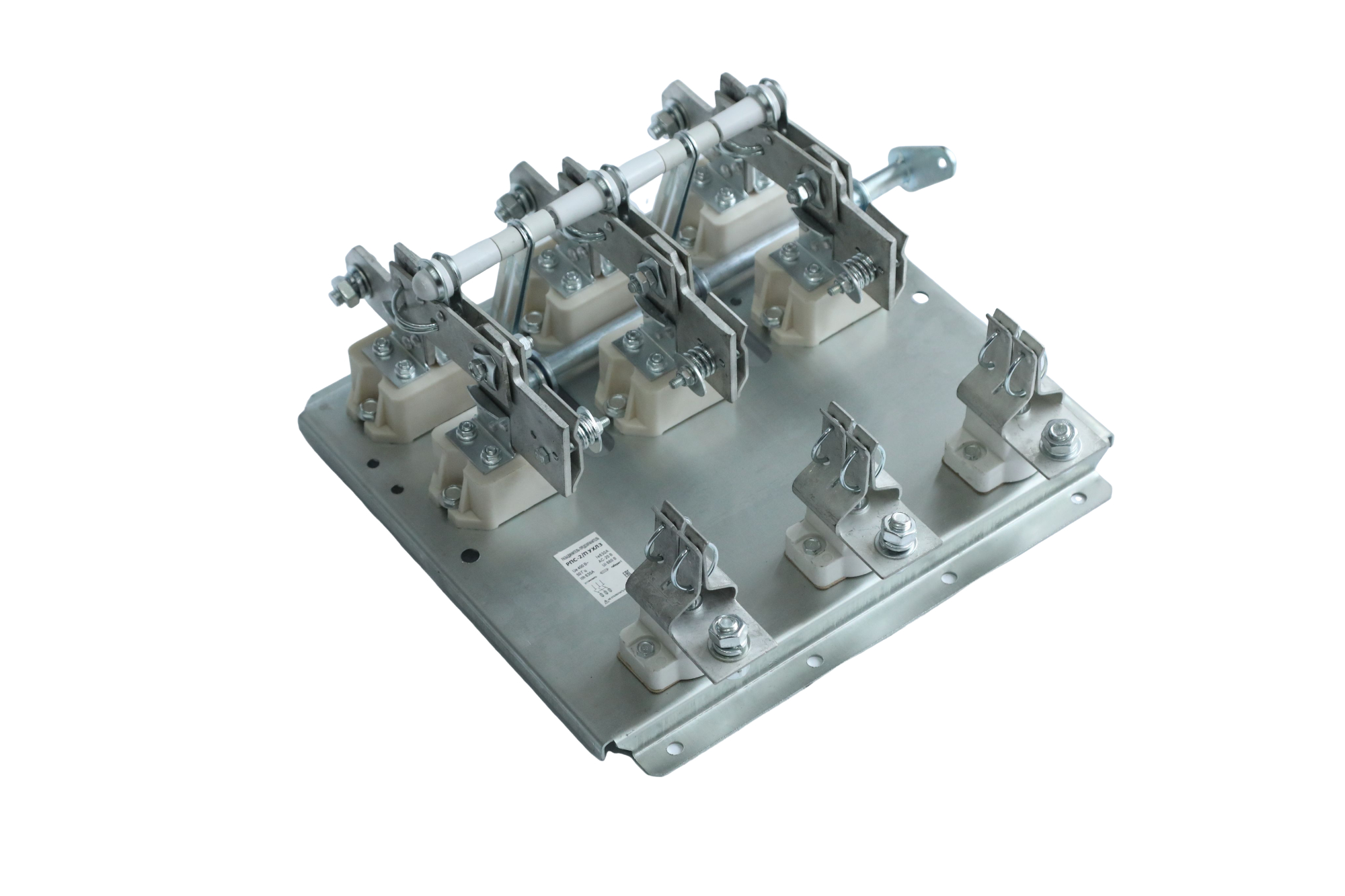

Рубильник РПБ с предохранителем-Промышленный ручной разъединитель

Основное назначение

Серия Рубильник РПБ соответствует стандарту IEC 60947-3 и предназначена для промышленных распределительных систем. Комбинируя функции разъединителя-рубильника и предохранителя, обеспечивает управление цепями и защиту от КЗ в сетях переменного тока до 1000А.

Технические характеристики

✅ Точная адаптация к току

Диапазон номинального тока: 250А/400А/630А

Контактная группа: Серебряно-никелевый сплав (сопротивление ≤50μΩ)

Механический ресурс: ≥3000 циклов (≤6 операций/час)

Безопасность изоляции: Зазор контактов ≥20мм

✅ Работа в экстремальных условиях

Температурный диапазон: -50°C до +40°C

Конструкция: Усиленный стальной корпус + изоляционная основа (испытание 5кВ)

Подключение: Двусторонние клеммы для медных кабелей ≤240мм²

✅ Системы безопасности

3-позиционный рычаг: Четкая маркировка ВКЛ/ВЫКЛ/ИЗОЛИРОВАНО

Механическая блокировка: Исключает операции под нагрузкой

Совместимость с предохранителями: Быстрая замена NH-типа предохранителей

Типовые применения

▌Главный выключатель в распределительных щитах

Вводные устройства для панелей MCC и шкафов компенсации реактивной мощности.

▌Изоляция питания оборудования

Точки отключения для промышленных электродвигателей, трансформаторов и нагревателей.

▌Переключение аварийного питания

Ручной разъединитель в системах АВР с автоматическими выключателями.

▌Защита от короткого замыкания

Отключение при КЗ с отключающей способностью 50кА/415В.
