Модель и значение
Выбор для
HGL-160A/4Z2JF11~380V In 125A
Нормальные условия эксплуатации и установки
Соответствие критерию
HGL-63~3150A Отключающий разъединитель нагрузки
Основные технические параметры
· Переключатель изоляции нагрузки
· Левое и правое расположение
· Номинальное напряжение переменного тока 380 В
· Контрактный ток нагрева 160 А
· Номинальный ток 125 А
· 4 полюса, работа вне шкафа, вспомогательный контакт
· 1 нормально разомкнутый +1 нормально замкнутый
1. Температура окружающего воздуха не должна быть выше +40 °C или ниже -5 °C, а относительная влажность не должна быть выше 95%.
2. Высота места установки не должна превышать 2000 метров.
3. Отсутствие взрывоопасной среды.
4. Отсутствие дождя или снега в окружающей среде.
Примечание: если предполагается использование при температуре окружающего воздуха выше +40℃ или ниже -5℃, пользователь должен объяснить это производителю.
Международный стандарт
IEC 60947-1 «низковольтное коммутационное оборудование и контрольное оборудование, часть I: Общие положения»
IEC 60947-3 «низковольтное коммутационное оборудование и контрольное оборудование, переключатели, изоляторы, комбинированные приборы с разъединителями и предохранителями»
Национальный стандарт
GB/T 14048.1 «Низковольтное коммутационное оборудование и контрольное оборудование. Общие положения»
GB/T 14048.3 «Низковольтное коммутационное оборудование и контрольное оборудование, переключатели низкого напряжения, изоляторы, разъединители и комбинированные приборы с предохранителями»
чужой разъединитель
разъединитель вкл. или выкл.

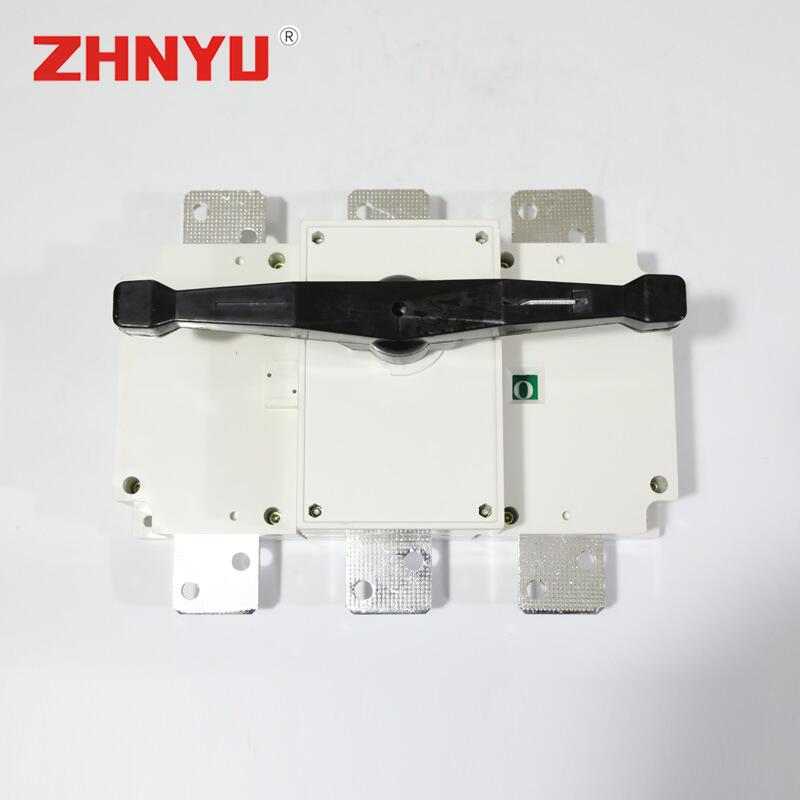

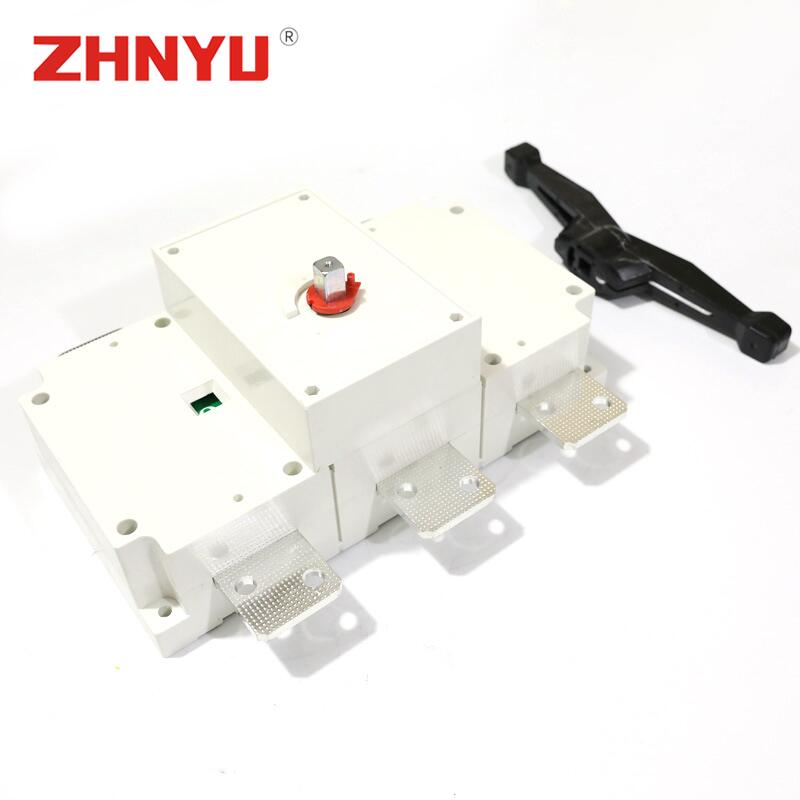

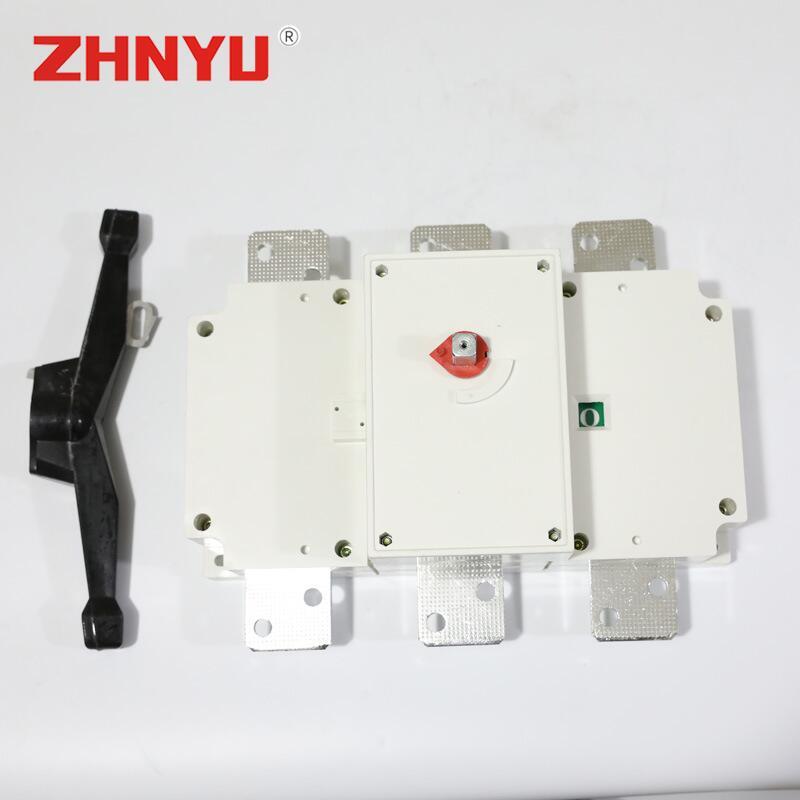

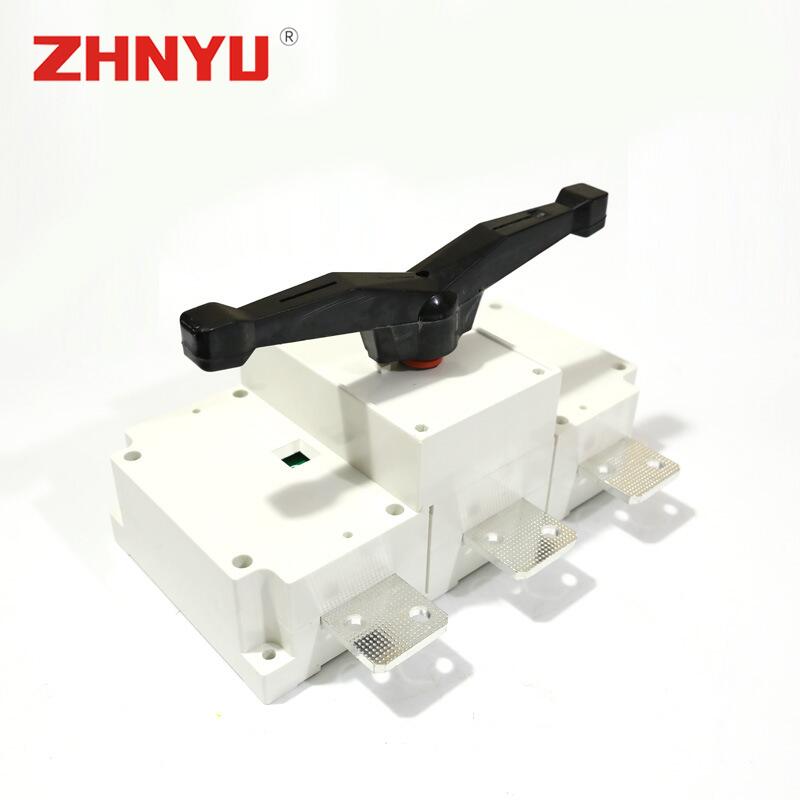

Изоляционные разъединители серии HGL Alien Isolation Switch разработаны для коммутации и отключения цепей в различных электроустановках. 7 моделей на ток от 63А до 3150А с модульной конструкцией (3/4 полюса, включая нейтраль для полного отключения).
Ключевые особенности:
- Уникальная смотровая панель спереди для визуального контроля положения контактов
- Дополнительное окно наблюдения с задней стороны корпуса
- Надежная изоляция и дугогасящая камера
- Повышенная безопасность оператора
- Совместимость с системами до 3150А
Оптимальное решение для:
✓ Распределительных щитов
✓ Промышленных электросетей
✓ Объектов энергетики
✓ Систем резервного питания
Ключевые преимущества: видимое разъединение цепи, двойная индикация положения, усиленные контакты из серебросодержащего сплава. Доступны исполнения с ручным или моторным приводом.
|
Rated current In (A) |
63A |
100A |
160A |
250A |
630A |
||||||||
|
Contract heating current Ith (A) |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
|
Rated insulation voltage Ui (V) (Installation class IV) |
690 |
690 |
1000 |
1000 |
1000 |
||||||||
|
Dielectric strength (V) |
1890 |
1890 |
2200 |
2200 |
2200 |
||||||||
|
Rated impulse withstand voltage Uimp kV |
8 |
8 |
12 |
12 |
12 |
||||||||
|
Rated operating current le (A) |
AC-21B |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
|
AC-22B |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
|
AC-23B |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
Motor power P (kW) |
400V |
18.5 |
25 |
40 |
40 |
63 |
80 |
100 |
132 |
160 |
220 |
280 |
315 |
|
Rated short-time endurance current lcw (kA Rms) 1s |
2 |
2 |
2 |
2 |
6 |
6 |
9 |
9 |
12.6 |
12.6 |
12.6 |
12.6 |
|
|
Rated breaking capacity Icn (A Rms) AC-23B 400V |
320 |
504 |
640 |
800 |
1000 |
1080 |
1600 |
2000 |
2520 |
3200 |
4000 |
5040 |
|
|
Rated switching capacity Icm (A Rms) AC-23B 400V |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
6300 |
|
|
Rated short-circuit switching capacity Icm (kA peak) |
2.84 |
2.84 |
2.84 |
2.84 |
9.2 |
9.2 |
15.3 |
15.3 |
25.2 |
25.2 |
25.2 |
25.2 |
|
|
Mechanical life 400V |
1700 |
1700 |
1700 |
1700 |
1400 |
1400 |
1400 |
1400 |
800 |
800 |
800 |
800 |
|
|
Electrical life 400V |
300 |
300 |
300 |
300 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
|
Operating torque (Nm) |
1.2 |
1.2 |
1.2 |
1.2 |
6.5 |
6.5 |
10 |
10 |
21 |
21 |
21 |
21 |
|
|
Weight (kg) |
3P |
0.4 |
0.4 |
0.55 |
0.55 |
1.2 |
1.2 |
2 |
2 |
4.4 |
4.4 |
4.9 |
4.9 |
|
|
4P |
0.42 |
0.42 |
0.62 |
0.62 |
1.4 |
1.4 |
2.35 |
2.35 |
5.5 |
5.5 |
6.3 |
6.3 |
|
Rated current In (A) |
1600A |
3150A |
|||||
|
Contract heating current Ith (A) |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
Rated insulation voltage Ui (V) (Installation class IV) |
1000 |
1000 |
|||||
|
Dielectric strength (V) |
2200 |
2200 |
|||||
|
Rated impulse withstand voltage Uimp kV |
12 |
12 |
|||||
|
Rated operating current le (A) |
AC-21B |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
AC-22B |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
AC-23B |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
Motor power P (kW) |
400V |
560 |
560 |
560 |
710 |
710 |
710 |
|
Rated short-time endurance current lcw (kA Rms) 1s |
30 |
30 |
30 |
50 |
50 |
50 |
|
|
Rated breaking capacity Icn (A Rms) AC-23B 400V |
1500 |
1875 |
2400 |
3000 |
3750 |
4725 |
|
|
Rated switching capacity Icm (A Rms) AC-23B 400V |
1500 |
1875 |
2400 |
3000 |
3750 |
4725 |
|
|
Rated short-circuit switching capacity Icm (kA peak) |
63 |
63 |
63 |
105 |
105 |
105 |
|
|
Mechanical life 400V |
500 |
500 |
500 |
500 |
500 |
500 |
|
|
Electrical life 400V |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
Operating torque (Nm) |
37 |
37 |
37 |
50 |
50 |
50 |
|
|
Weight (kg) |
3P |
13.2 |
14.6 |
15.6 |
25.5 |
25.5 |
31 |
|
4P |
14.8 |
17.1 |
18 |
37.5 |
37.5 |
51.5 |
|
Operating Mode
