Рабочее состояние:
Температура окружающей среды: +5 ° C~ +40 ° C. Место установки должно находиться на высоте менее 2000 м.
Влажность:
Когда максимальная температура составляет +40 ℃, относительная влажность воздуха не должна превышать 50%.
Более высокая относительная влажность допускается при более низкой температуре, например, 90% при 20 ℃.
Необходимо принять меры для предотвращения случайной конденсации из-за изменений температуры окружающей среды.
Степень загрязнения окружающей среды:
Выключатель следует устанавливать в месте, где нет значительной тряски, ударной вибрации, ветра и дождя.
Выключатель следует устанавливать в месте, где нет взрывоопасной среды, газа и пыли, которые могут разъедать металл и разрушать изоляцию.
Изоляционный материал может достигать класса огнестойкости V0.
Номер модели
|
Item |
Order No. |
Current |
|
1 |
HD13BX-200/31 |
200A |
|
2 |
HD13BX-400/31 |
400A |
|
3 |
HD13BX-600/31 |
600A |
|
4 |
HD13BX-1000/31 |
1000A |
|
5 |
HD13BX-1500/31 |
1500A |
|
6 |
HD13BX-2000/31 |
2000A |
|
7 |
HD13BX-1500/30 |
1500A |
|
8 |
HD13BX-2000/30 |
2000A |
|
9 |
HD13BX-3000/30 |
3000A |
|
10 |
HD13BX-200/41 |
200A |
|
11 |
HD13BX-400/41 |
400A |
|
12 |
HD13BX-600/41 |
600A |
|
13 |
HD13BX-1000/41 |
1000A |
|
14 |
HD13BX-1500/41 |
1500A |
|
15 |
HD13BX-2000/41 |
2000A |
|
16 |
HD13BX-1500/40 |
1500A |
|
17 |
HD13BX-2000/40 |
2000A |
|
18 |
HD13BX-3000/40 |
3000A |

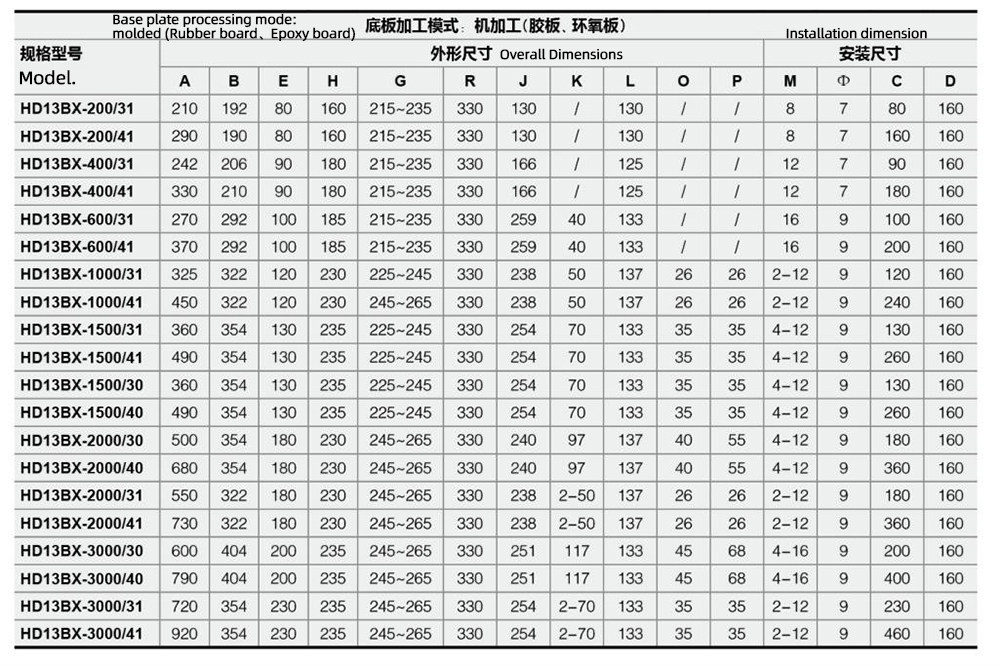

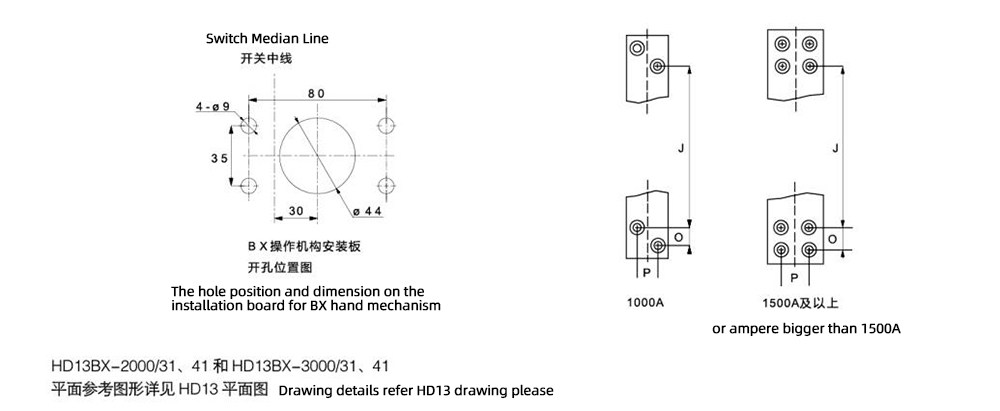

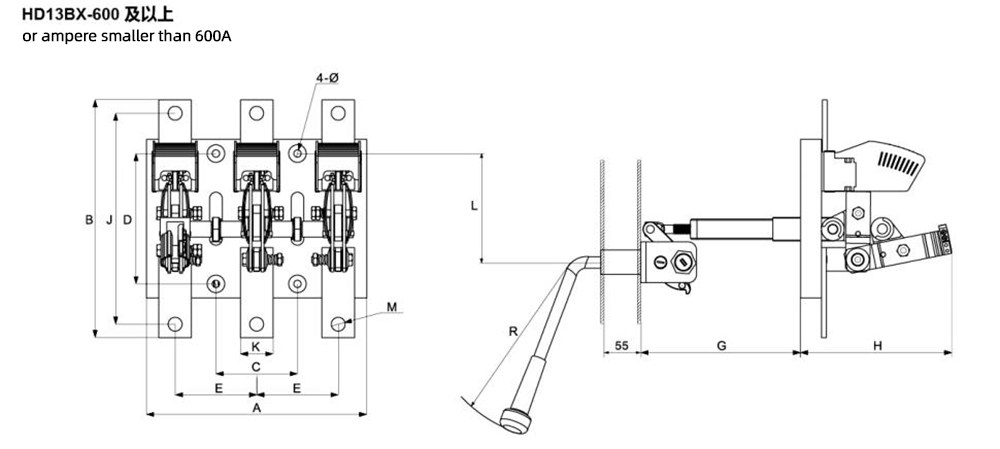

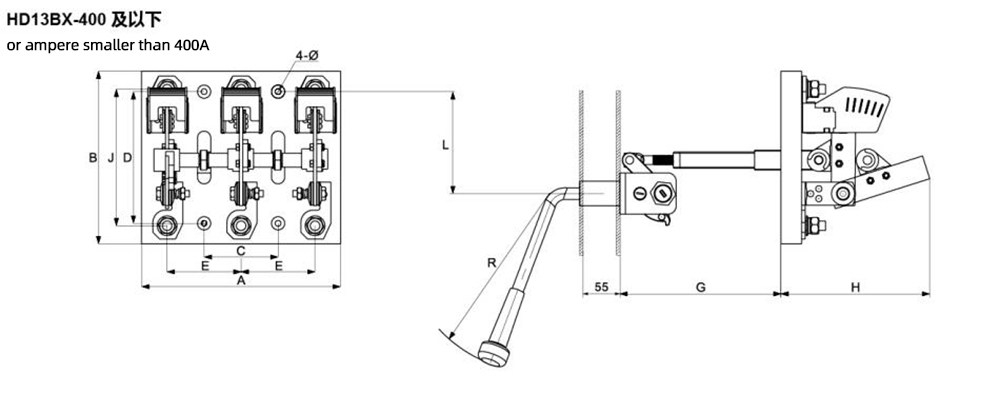

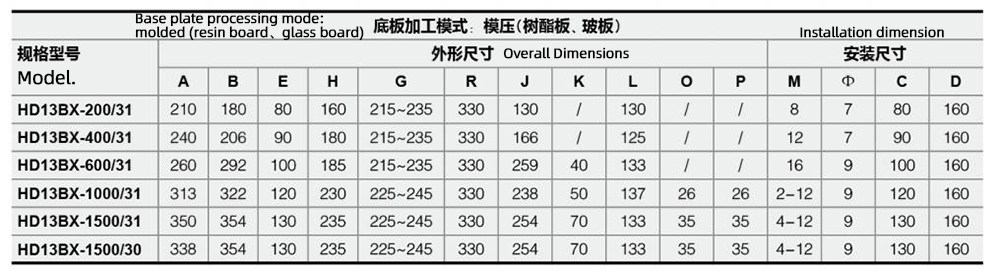

Dimension
Parameters
|
Thermal currentIth/A(A) |
100 |
200 |
400 |
600 |
1000 |
1500 |
2000 |
3000 |
|
Rated currentIe(A) |
400/690 |
400/690 |
400/690 |
400/690 |
400/690 |
400/690 |
400 |
400 |
|
Rated insulation voltage (V) |
100 |
200 |
400 |
600 |
1000 |
1500 |
2000 |
3000 |
|
Rated voltage(V) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
690 |
690 |
|
Electric endurance times(次) |
10000 |
8000 |
8000 |
5000 |
5000 |
5000 |
3000 |
3000 |
|
1s Rated short-time withstand current(kA) |
1000 |
1000 |
1000 |
500 |
500 |
500 |
300 |
300 |
|
Operation force(N) |
10 |
10 |
15 |
20 |
25 |
35 |
40 |
40 |
|
Thermal currentIth/A(A) |
≤300 |
≤300 |
≤400 |
≤400 |
≤450 |
≤450 |
≤450 |
≤450 |
